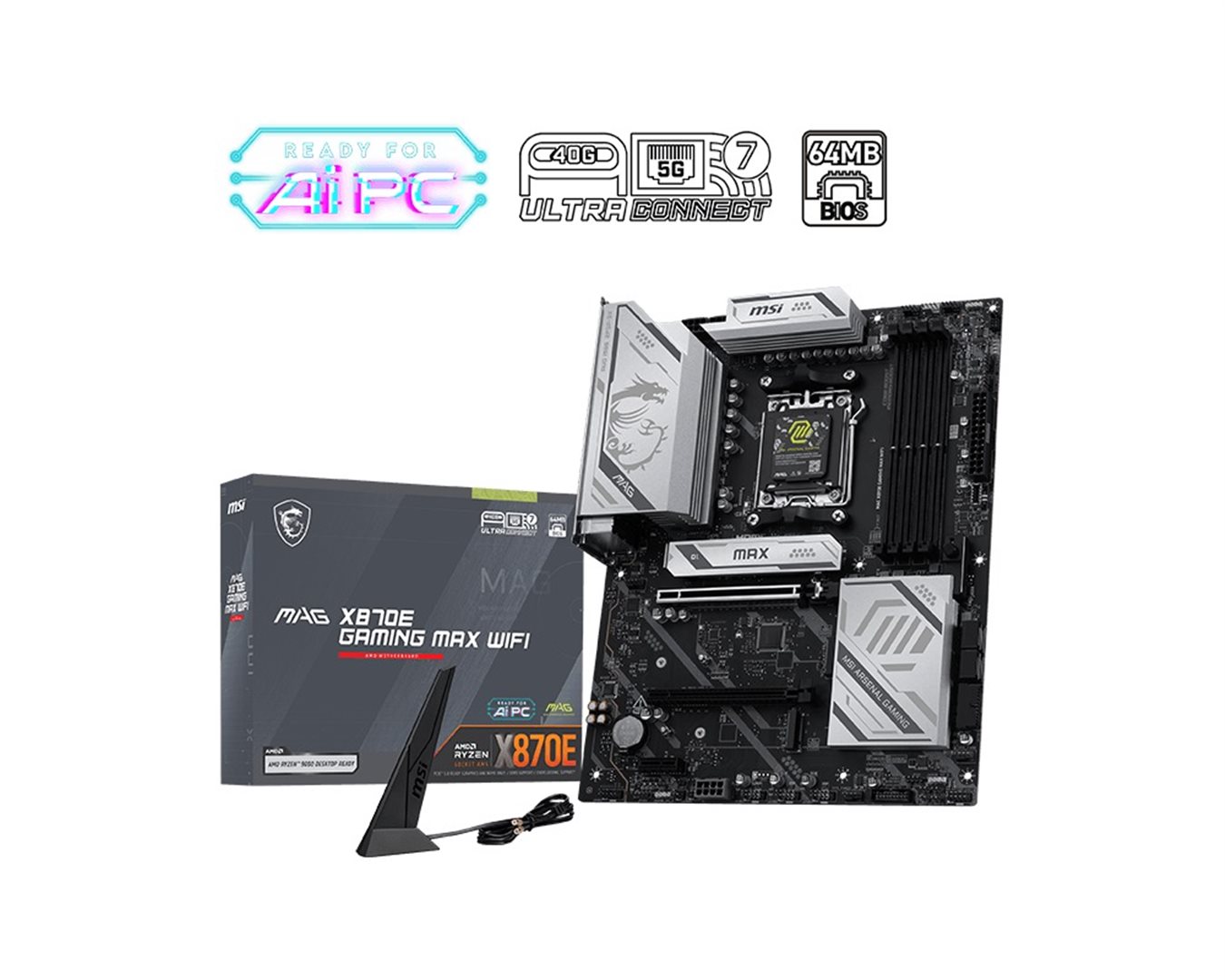

MSI MAG X870E GAMING MAX WIFI/AM5/DDR5/ATX

MSI MAG X870E GAMING MAX WIFI

Frozr Guard
EZ DIY
EZ OC
Audio Boost
Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5

Paměť:

4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 8200-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
max. frekvence přetaktování:
• 1DPC 1R rychlost až 8200+ MT/s
• 1DPC 2R rychlost až 6400+ MT/s
• 2DPC 1R rychlost až 6400+ MT/s
• 2DPC 2R rychlost až 6000+ MT/s

podpora AMD POR Speed a JEDEC Speed
podpora přetaktování paměti a AMD EXPO™
podpora Non-ECC, bez vyrovnávací paměti
podpora CUDIMM, pouze Clock Driver bypass mode
dvoukanálová architektura paměti
Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
1x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 120Hz
Zvuková karta: kodek Realtek® ALC897, 7.1kanálový zvuk
Ethernet: Realtek® 8126 5G LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)
Rozšiřující sloty: 2x PCI-E x16 + 1x PCI-E x4:

PCI_E1 Gen PCIe 5.0 x16
PCI_E2 Gen PCIe 4.0 x4
PCI_E3 Gen PCIe 3.0 x1
PCI_E1:
- podpora PCIe 5.0 x16 (pro procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8 (pro procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
M.2_2 (čipset) podporuje až PCIe 4.0 x4, podpora 22110/2280 zařízení
M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/(5)/10 pro úložná zařízení SATA a podpora RAID 0/1/(5) pro úložná zařízení M.2 NVMe

USB:
Zadní USB (celkem 10 portů)

1x USB 4.0 40Gb/s (typ C)
1x USB 3.2 Gen 2x2 20Gb/s (typ C)
2x USB 3.2 Gen 2 10Gb/s (typ A)
2x USB 3.2 Gen 1 5Gb/s (typ A)
4x USB 2.0
Přední USB (celkem 11 portů)

1x USB 10Gb/s (typ C)
4x USB 5Gb/s (typ A)
6x USB 2.0
Porty na zadním panelu:

1x USB 4.0 40Gb/s (typ C)
1x USB 3.2 Gen 2x2 20Gb/s (typ C)
2x USB 3.2 Gen 2 10Gb/s (typ A) červený
2x USB 3.2 Gen 1 5Gb/s (typ A)
4x USB 2.0
1x HDMI™
1x RJ-45 5G LAN
1x Wi-Fi/Bluetooth
3x audio konektor
1x tlačítko Flash BIOS
1x tlačítko Clear CMOS
Interní porty:
Napájení

1x napájecí konektor (ATX_PWR)
2x napájecí konektor (CPU_PWR)
1x napájecí konektor (PCIE_PWR 8pin)
Související s ventilátorem a chlazením

1x ventilátor CPU
1x kombinovaný ventilátor (Pump_Sys Fan)
6x systémový ventilátor
Související s úložištěm

4x SATA 6Gb/s konektor
3x slot M.2 (M-Key)
USB

6x USB 2.0
4x USB 5Gb/s (typ A)
1x USB 10Gb/s (typ C)
Osvětlení LED

3x adresovatelný V2 RGB LED konektor (JARGB_V2)
1x RGB LED konektor (JRGB)
4x EZ Debug LED
1x EZ Detection Memory LED
Ostatní

1x Tuning Controller connector (JDASH)
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x TPM pin header (podpora TPM 2.0)
2x Direct OC Jumper (JBCLK)
Příslušenství:

2x SATA 6Gb/s kabel
1 na 2 EZ Conn-kabel (V1)
EZ Front Panel kabel
EZ Wi-Fi anténa
sada nálepek
EZ M.2 Clip II
EZ M.2 Clip II Remover (klíč)
uživatelská příručka
